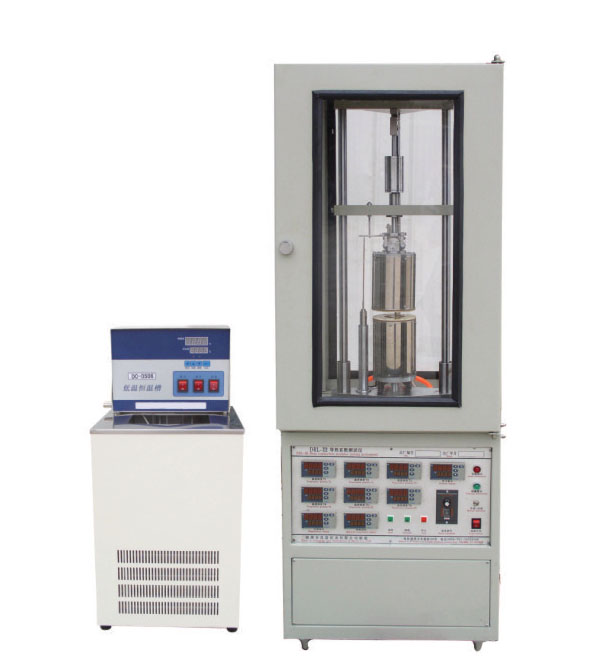

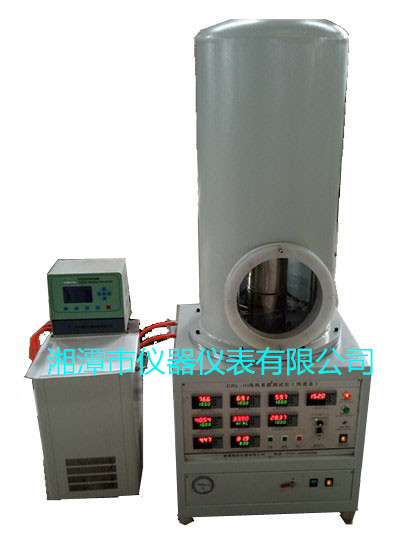

平板導熱系數儀湘潭湘科DRL-III導熱系數測試儀（熱流法），熱阻測試儀，熱導率儀
一、 概述
本儀器主要測試薄的熱導體、固體電絕緣材料、導熱硅脂、樹脂、橡膠、氧化鈹瓷、氧化鋁瓷等材料的熱阻以及固體界面處的接觸熱阻和材料的導熱系數。檢測材料為固態片狀，加圍框可檢測粉狀態材料及膏狀材料。
儀器參考標準：MIL-I-49456A（絕緣片材、導熱樹脂、熱導玻纖增強）；GB 5598-2015（氧化鈹瓷導熱系數測定方法 棒軸法）；ASTM D5470-12（薄的熱導性固體電絕緣材料傳熱性能的測試標準）、GB/T38712-2020（超薄玻璃導熱系數實驗方法 熱流法）、GB /T29313-2012電氣絕緣材料熱傳導性能試驗方法等。
儀器特點：帶自動加壓（配用減速電機、高精度壓力傳感器、調速器），自動測厚裝置（配用高精度位移傳感器測量），并連計算機實現全自動控制。儀器采用6點溫度梯度檢測，提高了測試精度?？蓹z測不同壓力下熱阻曲線，采用優化的數學模型，可測量材料導熱系數和熱阻以及界面處接觸熱阻等多個參數。
廣泛應用在高等院校，科研單位，質檢部門和生產廠的材料導熱分析檢測。
二、 主要參數
1、試樣大?。?Phi;30mm
2、試樣厚度：0.02-20mm
3、熱極控溫范圍：室溫-99.99℃，分辨率0.01℃(另可根據客戶要求訂做300℃規格），
4、冷極控溫范圍：0-99.0℃，分辨率0.01℃，
5、導熱系數測試范圍：0.10～45 W/m*k，
6、熱阻測試范圍：0.05～0.000005m2*K/W，
7、壓力測量范圍：0～1000N，
8、位移測量范圍：0～30.00mm，
9、測試精度：優于3％，
10、實驗方式：
a、試樣不同壓力下熱阻測試。
b、材料導熱系數測試。
c、測試頭與樣品間接觸熱阻測試。
d、鋁基板（復合板材）熱阻測試。
e、老化可靠性測試。

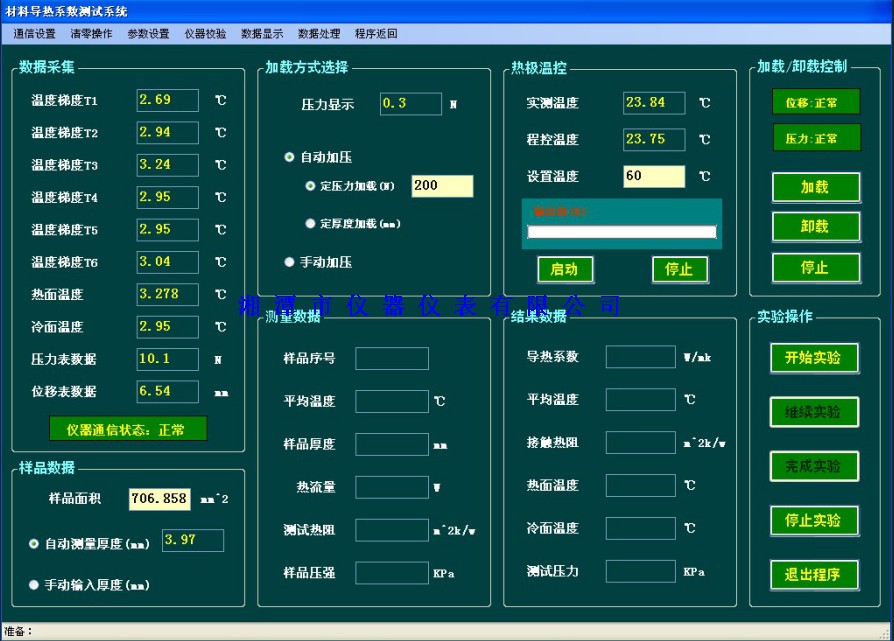

11、計算機全自動測試，并實現數據打印輸出。
12、電壓：220V,50HZ.
儀器配置：DRL-III導熱系數測試儀主機1臺；測試軟件（含通信接口）1套；恒溫水槽及其控制器1套；臺式電腦1臺（可需方自備）。
注：可根據客戶要求選配抽真空裝置。
DRL-III型導熱系數測試儀部分典型用戶：
EUROPEAN THERMODYNAMICS LTD（英國）
3M中國有限公司
比亞迪股份有限公司
中國第一汽車股份有限公司
惠州雷士光電科技有限公司
中國電子科技集團公司十四研究所
中科院蘇州納米所
北京理工大學
天津大學
北京工業大學
