一、 概述
對于一定的物體，都存在一個固有諧振頻率。當物體的體積、材質一定時，該物體的諧振頻率僅與其密度有關。物體的強度與其密度有關，因此物體的固有振動頻率決定了物體強度。若能夠測量出該物體的諧振頻率，就可以根據強度理論推算出物體的強度。本儀器就是測量物體諧振頻率計算出物體彈性模量的儀器。可對陶瓷、石墨、玻璃、塑料、金屬材料等進行測量。廣泛應用在各生產企業、科研單位、高等院校、質檢部門等。儀器參照標準： GB/T3074.2-2008《石墨電極彈性模量測定方法》、GB/T5594楊氏彈性模量測試方法以及GB/T 2105,GB22315-2008《金屬材料彈性模量試驗方法》等。
本儀器采用進口數據采集控制卡，利用計算機控制，實現測試、計算、報表全過程自動化。
二、主要技術指標
1.頻率測量范圍：100Hz～50 kHz；
2.頻率分辨率：0.01Hz；
3.測量誤差：<0.5％；

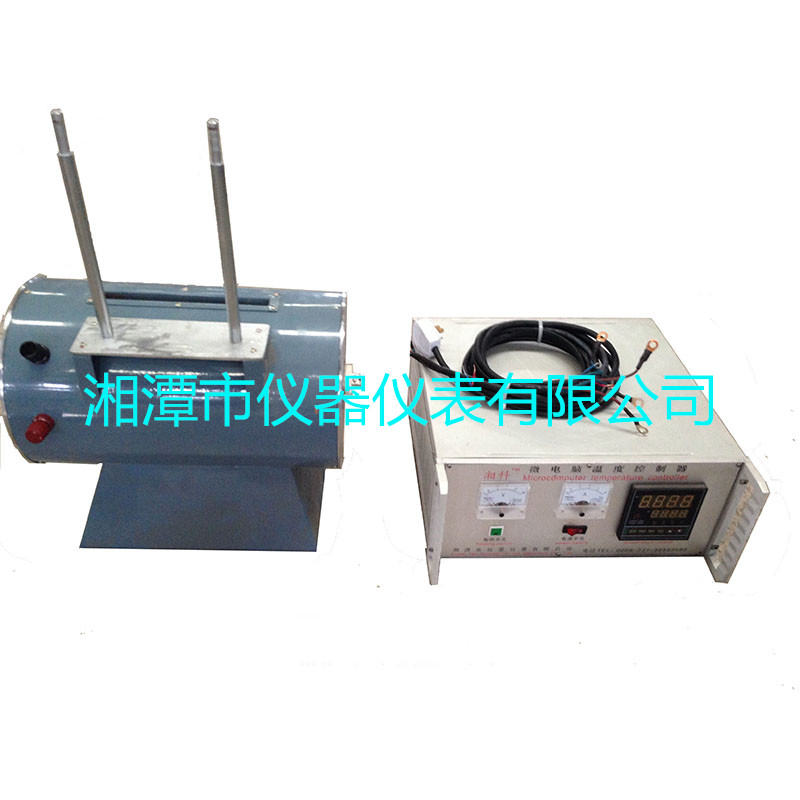

4.測試溫度：標準測試為室溫，可選配試樣環境溫度控制器，可在各種溫度下測量，如室溫至1000℃。（可根據用戶要求訂）；
5. 環境條件：0～40℃，相對濕度<90%。
6. 電源：AC220V±10% ，50Hz。
三、工作原理
計算機控制數據采集控制卡輸出頻率從小到大的正弦波信號給發射探頭，發射探頭的振蕩傳遞給試樣，迫使試件進行機械振動，當發射頻率與試件的固有頻率相同時，將發生共振，此時，試件的振動幅度將產生極值，通過接收傳感器探頭傳遞到數據采集控制卡再傳回計算機，計算機根據頻率掃描，找到共振頻率，再根據輸入到計算機的試樣重量和外形尺寸計算出彈性模量。

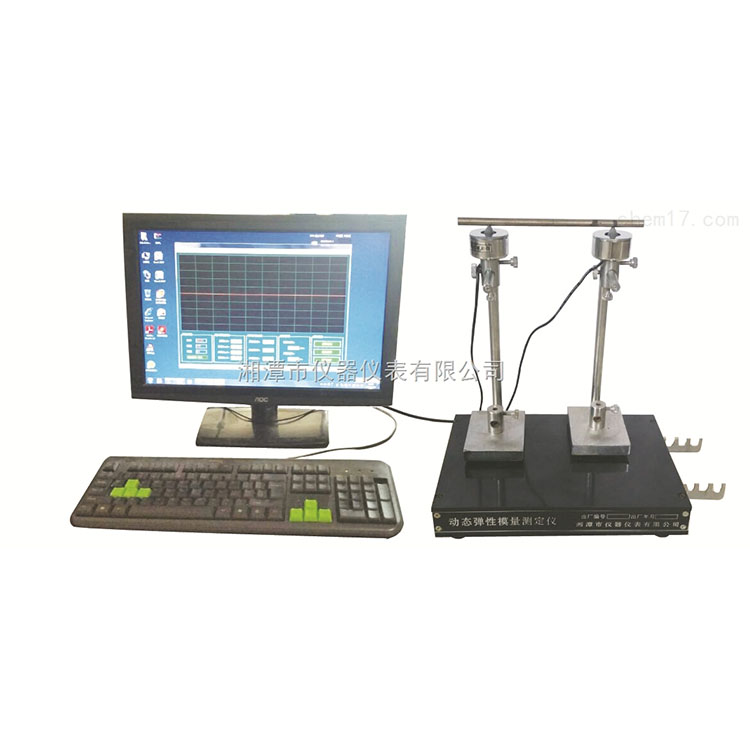

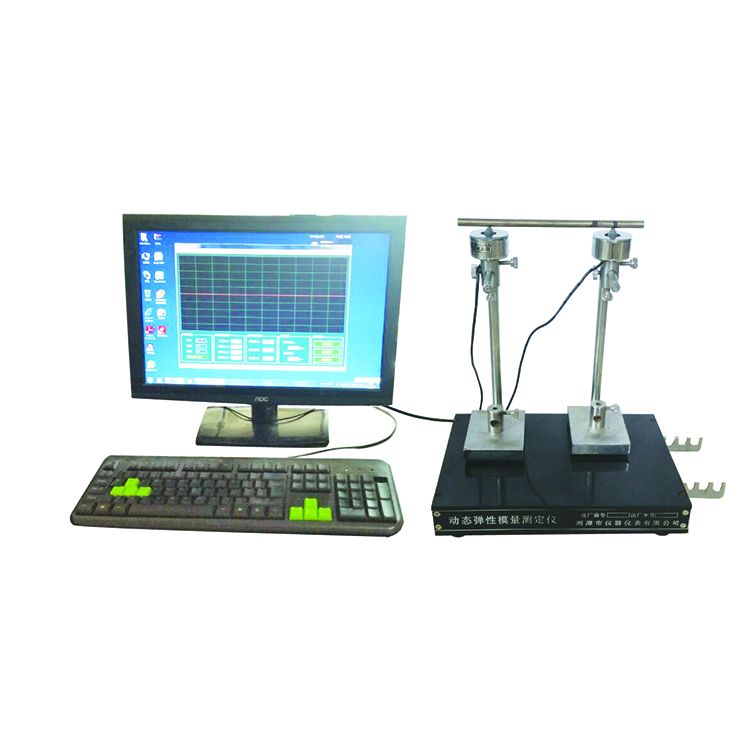

儀器配置：含DTM-II測試主機壹臺（內含進口數據采集卡），激發器及接收器壹套，測試架及連接線壹套，軟件壹套，臺式電腦壹臺. 如需選配恒溫裝置，費用另計。
注：支撐式或懸掛式測試兩種測試方式任選。
